● 概述
儀表采用性能優良的壓力傳感器,配合高精度電子元件,經嚴格的工藝過程裝配而成。它抗過載和抗沖擊能力強,穩定性高,并具有很高的測量精度。
儀表嚴格按照GB3836等標準設計制造,防爆標志為Exia, I Ma。防爆合格證編號及安全標志編號請查閱我公司網站。檢驗單位標志:CQFB;本系列產品執行標準為:Q/YZY120《GPD系列礦用本質安全型壓力變送器》。
儀表體積小巧,具有多種規格、多種量程、多種過程連接形式及材料,可以廣泛用于煤礦井下或井上設備的壓力檢測,極大程度地提高礦用設備的自動化測控水平。
● 產品型式及型號規格含義
1.防爆型式
防爆型式:礦用本質安全型;防爆標志: ExiaI Ma.

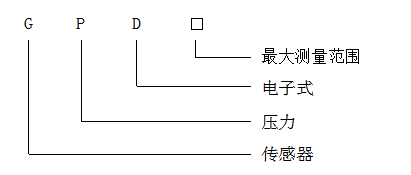

2. 型號命名

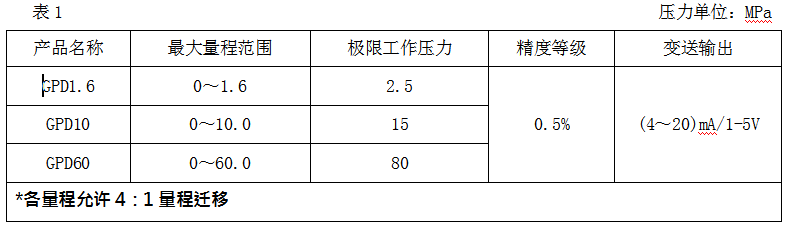

3. 型號規格及有關參數(見表1)
● 主要技術參數
1.精度:變送輸出: 0.5級
2.工作電源: 12V. DC或24V. DC
3.信號輸出: (4~20) mA/(1-5)V
4.功耗: <1W
5.防爆標志: ExiaI Ma
6.溫度補償: (-20~70) C
7.防護等級: IP54 (符合GB4208)
8.抗振性能: <20m/s2
9.外形尺寸:詳見外形圖
10.外殼材質:不銹鋼
11. 本安參數: a型Ui: 23.8V Ii: 30mA Ci: 2.2uf。b型: Ui:12V. DC; Ii:30mA, Ci:2.2uf
12.與儀表關聯的設備必須是滿足CGB 3836. 1-2010、GB 3836. 4- 2010規定的防爆產品,并經防爆檢驗機關,聯檢合格后方可接入。
● 工作原理
GPD系列礦用本質安全型壓力變送器選用高精度壓力傳感器,靈敏度高、抗過載能力強。當傳感器采集壓力信號后,經電路中轉換模塊,變送模塊,最終實現兩線制(4~20) mA輸出。儀表的整個電路完全依照GB3836. 1、GB3836. 4-2010的要求設計,配接隔爆兼本質安全型直流穩壓電源后,儀表具備本質安全性能。可通過手操器對儀表在傳感器及電路板不作任何更改的情況下進行量程更改。

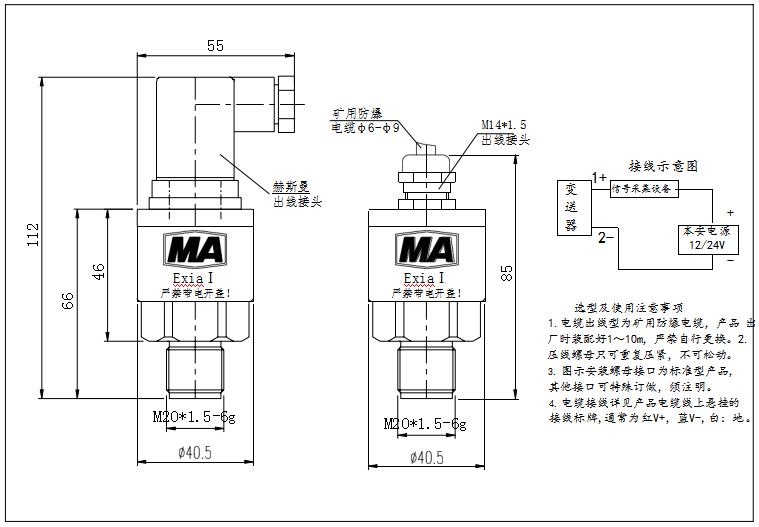

● 外形及安裝尺寸圖
