ZF-LD 系列電磁流量計
ZF-LD系列電磁流量計
● 概述
ZF-LD電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外,還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
● 原理與結構
根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成比例,其值為: E=KBVD
式中: E-感應電勢;
k-與磁場分布及軸向長度有關的系數。
B-磁感應強度;
V-導電液體平均流速;
D-電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波及一系列的數字處理后,用帶背光的點陣式液 晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口。
● 儀表特點
1.測量管內無阻流件,壓力損失為零,不易堵塞。

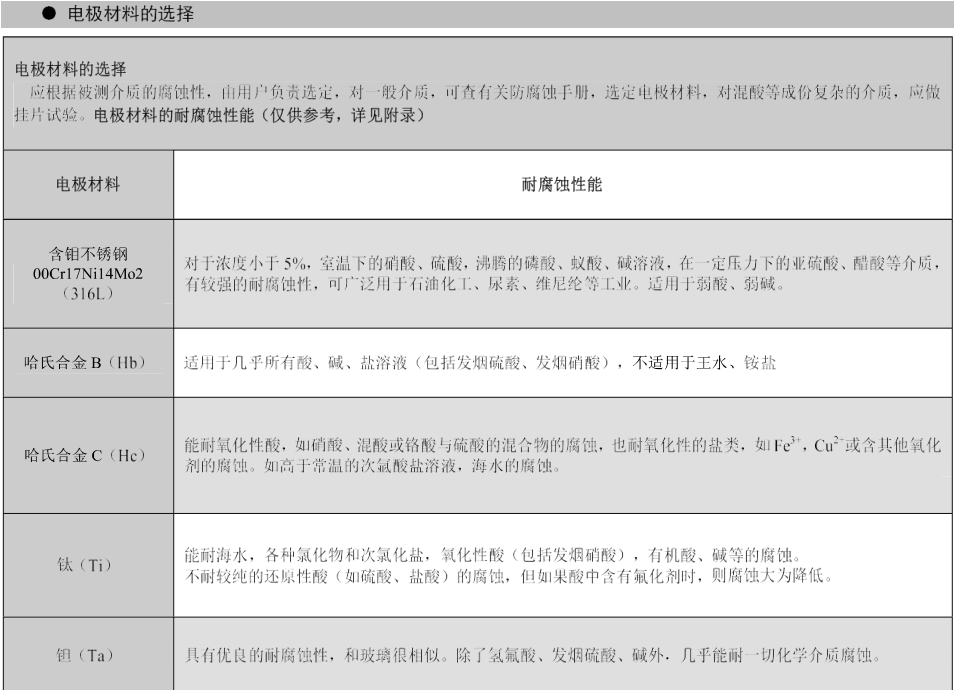

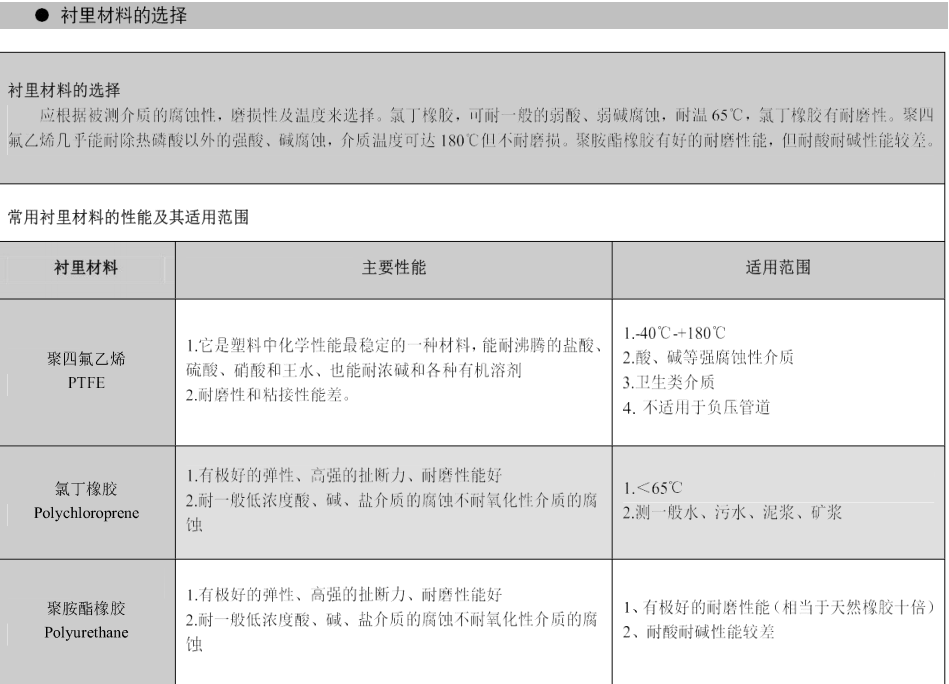

2.只要合理選用電極及襯里材料,即可達到耐腐蝕、耐磨損的要求。
3.測量結果與液體的壓力、溫度、密度、粘度、電導率(不小于最低電導率)等物理參數基本無關,不受環境影響,所以測量精度高、工作穩定、可靠。
4.采用現代模擬信號轉換技術和高性能超大規模集成芯片,對信號進行隔離、濾波、放大及數字處理,精確顯示測量結果。
5.具有測量值斷電保護及過量程報警功能,可對傳感器內流體的流向進行設置,因而傳感器安裝不受液體流動方向限制,可實現雙向測流。
6.采用帶背光點陣式雙排流量顯示器,同時顯示瞬時流量、累積流量,并能顯示工作狀態、參數、計量單位等。

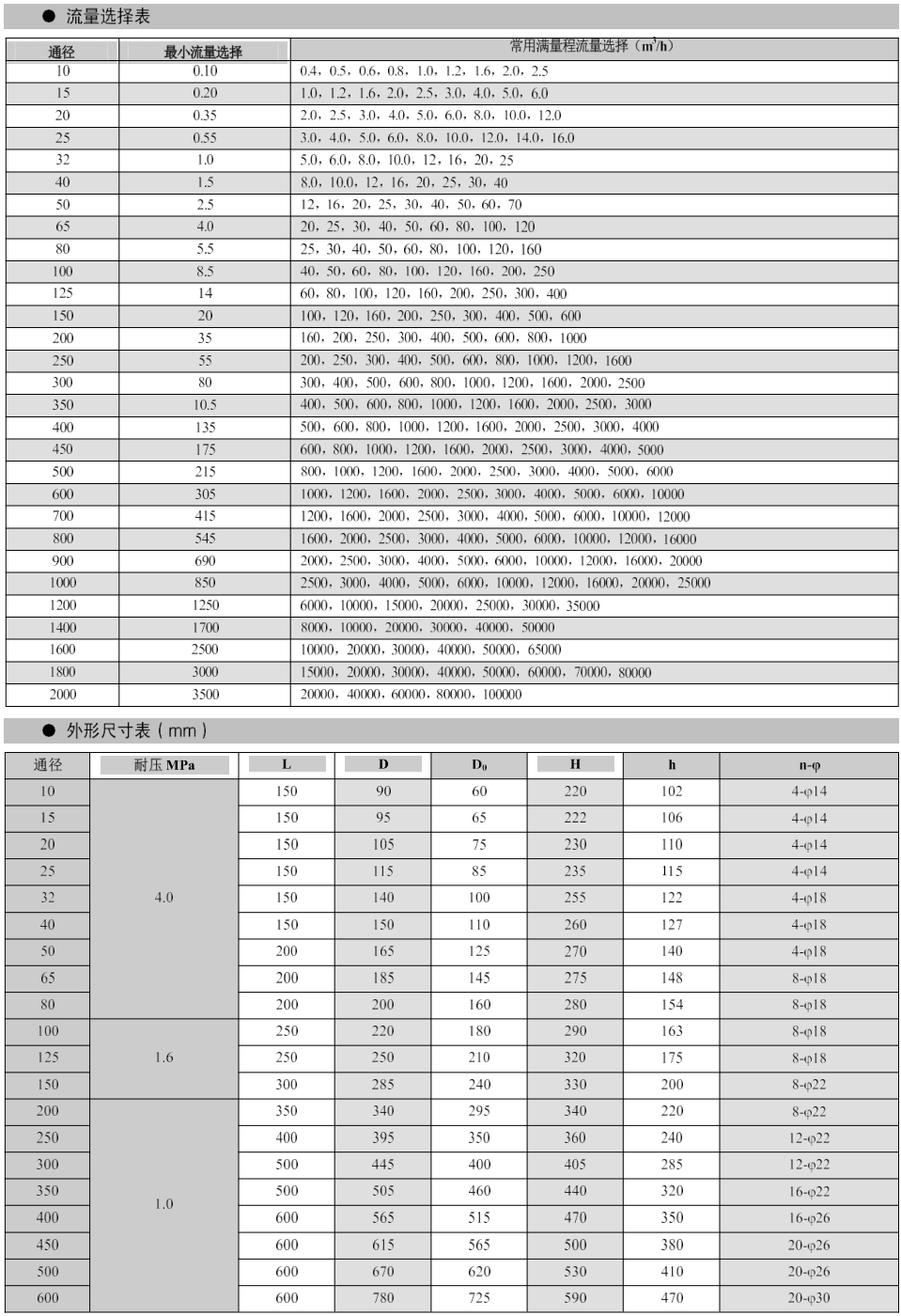

7.量程范圍寬(最大流量/最小流量),正常適用范圍20:1,一般30:1或更大。
8.儀表配置有多種輸出功能、可與計算機、單元組合儀表配套,可完成打印、通訊和聯網的要求。

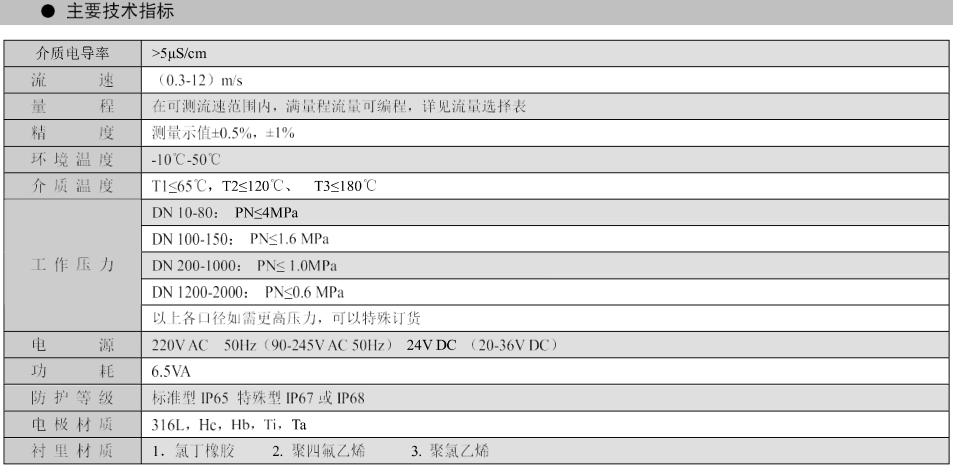

● 主要技術指標
兆峰儀表主營產品有50多個系列,1000多個品種。其中多個系列產品獲得國家發明專利。產品主要應用于石化、鋼鐵、煤炭、通用機械、發電(水電、火電及核電)、環保及軍工等各個行業,擁有多項專利技術及自主知識產權,產品營銷全國并隨機出口多個國家地區。
